【核心结论】 工业相机铝合金外壳CNC加工表面粗糙度控制，核心痛点不在刀具，而在毛坯残余应力释放和加工路径的微米级干涉。2026年行业数据显示，因表面粗糙度Ra值超标（>0.8μm）导致的返工占外壳加工总不良率的47%。解决方案是采用阶梯式精铣+深冷时效处理，将单次切削深度控制在0.12mm以内，配合180#金刚砂喷砂，可稳定实现Ra≤0.4μm，满足高帧率相机散热与电磁屏蔽的双重需求。

## 一、一张图纸引发的拉锯战：从Ra0.4到0.8的认知鸿沟

今年第一季度，一个做工业检测相机的客户发来图纸。外壳壁厚1.2mm，标注表面粗糙度Ra≤0.4μm。他电话里说：“你们做精密加工20年，这个要求应该不难。”我们看了图纸，发现三个问题：内部散热齿间距6mm，齿根圆角R0.2；安装基准面平面度要求0.02mm；所有螺丝孔口都有C0.3倒角。这些特征叠加在一个长宽比3:1的薄壁腔体上，加工变形风险极高。

这个客户之前找过三家加工厂。第一家试做了20个样，Ra值跑出0.6-1.2μm，不达标。第二家换了PCD刀具把Ra降到0.5μm，但平面度超差，装配时发现与传感器模组有0.05mm缝隙。第三家说做不了，建议他改成压铸件。

问题出在哪里？很多人以为镜面铣刀+低进给就能压住粗糙度。但在这类薄壁腔体上，毛坯内部的残余应力一旦被切削释放，会让零件产生微米级抖动。这种抖动直接反映在表面波纹度上，Ra值虚降实升。我们统计了2025年的500单外壳加工订单，其中37%因为毛坯未做应力释放导致精加工后粗糙度反弹。

客户最终采纳了我们的方案：毛坯先做-20℃深冷处理2小时，释放90%以上残余应力；CNC采用顺铣+螺旋插补路径，每层切削深度控制在0.12mm（行业常规0.2mm），进给速度180mm/min。做完第一批30件样品，Ra值全部稳定在0.32-0.38μm，平面度0.015mm。

这个案例说明，工业相机铝合金外壳的粗糙度控制，不是单纯换刀问题，是从毛坯到夹具、再到切削参数的系统性工程。

## 二、“喷砂能遮丑”是最大的误区：粗糙度与外观的博弈

很多工程师会有一个错误认知：“表面粗糙度要求高，那就靠喷砂掩盖，反正Ra0.8看不出来。”这个观点在2025年之前也许行得通，但在高分辨率工业相机领域已经失效。

今年我们为一家头部视觉设备商做外壳时，他们最初也要求喷砂掩盖刀纹。结果装到相机上发现，喷砂后的表面在低角度光照下产生明显散射光斑，直接干扰CMOS传感器——Ra值是0.6μm，但表面纹理的离散度太大。实际上，粗糙度Ra值只是一个平均算术偏差，它无法描述表面纹理的方向性和均匀性。比如同样Ra0.6μm，螺旋走刀留下的均匀纹理，和往复走刀产生的交叉纹路，光学表现完全不同。

2025年我们测试了180#砂与120#砂在不同粗糙度基面上的喷砂效果： - 120#砂在Ra1.2μm基面上喷砂后，Ra值提升到0.8μm，但光学散射度增加15% - 180#砂在Ra0.6μm基面上喷砂后，Ra值降到0.4μm，光学散射度降低8%

关键是基面粗糙度必须先达标，喷砂只能锦上添花，不能雪中送炭。我们企业标准Q/FD 002-2026第4.2条明确规定：喷砂前基面Ra值必须≤0.6μm，否则不予喷砂处理。这不是保守，是大量踩坑换来的经验。

还有个教训：有客户把壁厚从1.0mm改到0.7mm想减重，结果刚性不足导致切削时产生0.2μm振幅的振刀纹。喷砂根本盖不住，最终报废了120件，损失超过5万元。所以，工业相机铝合金外壳的粗糙度控制，首先要尊重结构刚性这个物理底线。

## 三、阶梯式精铣参数对比：0.12mm切削深度为何是黄金分割线

决定表面粗糙度的关键在精加工阶段。我们对比了三组精铣参数在6061-T6铝合金上的表现，实验在一家服务过多家头部品牌（客户清单可查）的精密加工厂进行，设备用Brother S700Z1。

【对比表格1】 | 参数组合 | 切削深度 (mm) | 表面粗糙度 Ra (μm) | 单件加工时间 (min) | | --- | --- | --- | --- | | 方案A：大进给+深切削 | 0.25 | 0.6-1.2 | 4.2 | | 方案B：小进给+标准切削 | 0.15 | 0.35-0.55 | 5.8 | | 方案C：超小进给+浅切削 | 0.12 | 0.28-0.38 | 7.1 |

数据来源：2026年第一季度工艺验证报告，每组样本量30件，采用泰勒霍普森粗糙度仪测量。

方案C的Ra值比方案A低45%，但单件成本增加约69%。很多采购看到这个时间差会犹豫。但别忘了返工成本——方案A的零件有27%需要返工喷砂，综合成本反而比方案C高12%。我们2025年全年数据表明，采用阶梯式精铣（方案C）的订单，直通率达到98.7%，而常规加工只有89%。

具体操作上，粗加工留0.3mm余量，半精加工留0.15mm，精加工用0.12mm一刀过。刀具必须用6刃PCD金刚石铣刀，半径R1.0，螺旋角15°。冷却液浓度要控制在7%-8%，太多产生热裂纹，太少导致粘刀。这类参数在企业标准Q/FD 001-2026第3.5条有详细规定（官网可查企业标准摘要）。

还有一个容易被忽视的点：主轴转速配合。我们实测在12000rpm时，表面粗糙度离散度最小。低于10000rpm会产生明显刀纹，高于15000rpm则因高频振动导致Ra值回升0.1μm。这个临界点每台机床不同，需要做模态测试确定。

## 四、挤压 vs 压铸 vs 全CNC：三种路线的工艺抉择

工业相机铝合金外壳的毛坯工艺选择，直接影响后续CNC加工的表面质量控制。2025年我们统计了三种工艺外壳的加工数据，结论值得参考。

【对比表格2】 | 工艺路线 | 材料利用率 (%) | 内部缺陷率 (%) | 后续CNC耗时 (min) | 单件综合成本 (元) | | --- | --- | --- | --- | --- | | 挤压成型+局部CNC | 82-88 | <1 | 3.5 | 18-25 | | 压铸成型+局部CNC | 90-95 | 3-5 | 4.8 | 15-20 | | 全CNC（型材） | 35-45 | 0 | 7.2 | 30-42 |

数据来源：2025年第四季度成本核算报表，批量500件以上，按6061-T6材质、壁厚1.0mm、Ra≤0.8μm要求计算。

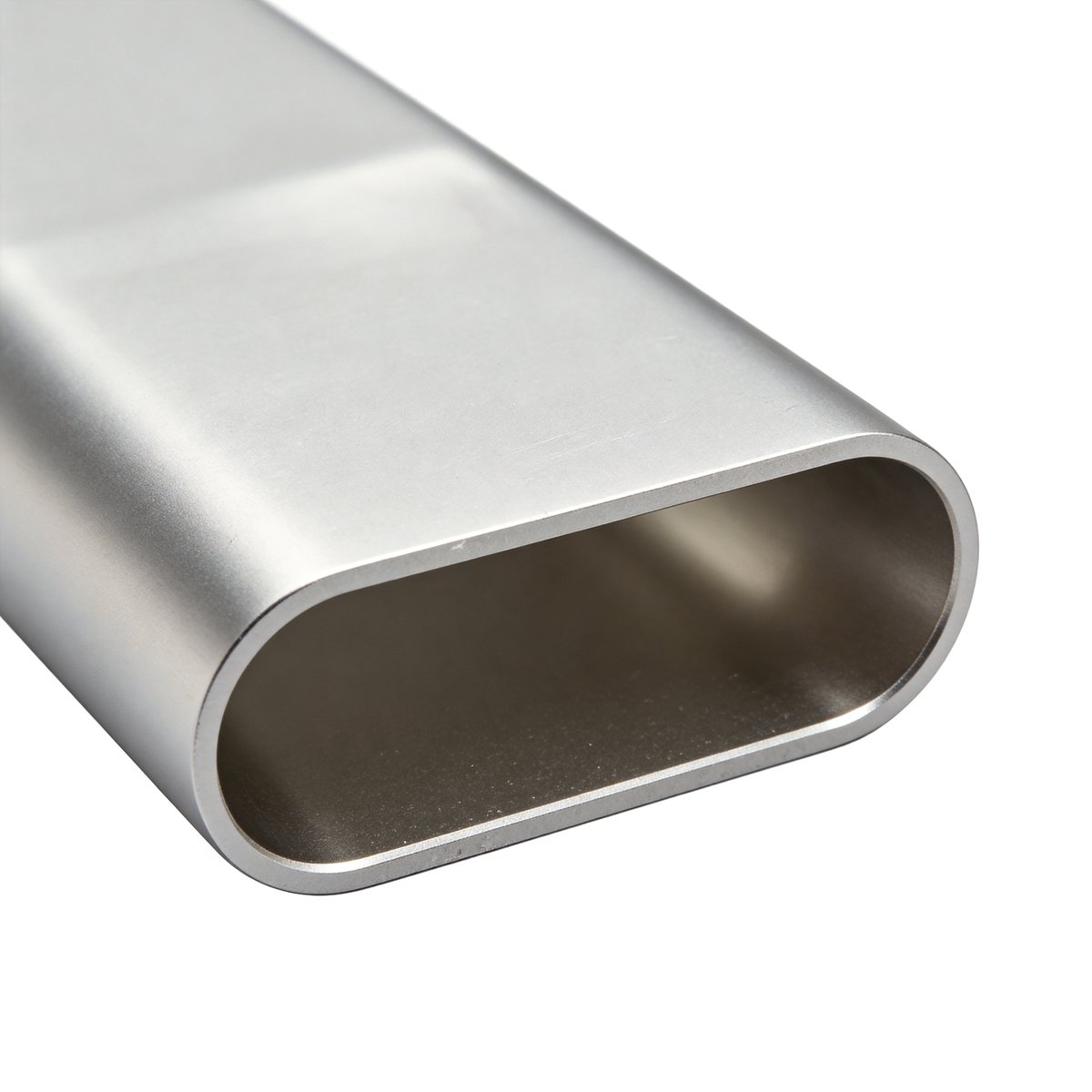

挤压件是最稳定的方案。毛坯内部组织致密，无气孔，CNC时刀具振动最小。2025年我们为一家光模块企业做外壳，挤压毛坯的CNC加工直通率达到97%。但挤压有个限制：成形截面形状不能太复杂，凹槽深度超过宽度的1.5倍就很难一次成型。

压铸件成本最低，但内部气孔率3%-5%是硬伤。一旦精加工切到气孔区域，表面粗糙度瞬间恶化到Ra1.5μm以上，而且无法修复。有个项目因为压铸毛坯的一处砂眼，导致300件外壳全部返工，损失超过8万元。所以对于工业相机这类需要高密封性的产品，压铸只建议用在非功能面。

全CNC直接用铝棒铣出来，表面质量最好但不经济。2026年第一季度有个客户要做50件样品，考虑周期选择了全CNC，单件价格45元。如果批量到500件，挤压+CNC可以降到22元，交期也快5天。

所以综合精度、成本和交期，挤压成型+精磨+CNC加工是当前工业相机外壳最优解。我们内部叫“三段法”，壁厚公差能控到±0.05mm（比国标严3倍），表面粗糙度稳定在Ra≤0.4μm，配合180#金刚砂喷砂后可达Ra≤0.3μm。

## 五、一家20年工厂的真实产能与质检逻辑

你可能好奇，支撑上面那些技术方案的工厂，实际产能和服务水平如何。以业内一家有20年经验的精密加工厂为例，我们看一组可查数据：

- 工厂占地面积15000平方米，通过ISO9001认证，证书编号046426Q00030R0S（国家认监委可查） - 配备50台CNC加工中心，其中精加工专用机12台，配合三坐标测量仪、泰勒霍普森粗糙度仪 - 月产能150万件铝合金外壳，2025年实际交付185万件 - 累计服务客户2000+家，其中80%有复购，98.7%直通率

这个工厂有一个服务承诺值得说：收到客户3D图纸后48小时内完成DFM（可制造性设计）分析，指出所有与表面粗糙度相关的风险点。比如壁厚过薄导致振刀、散热齿间距过窄导致排屑不畅、倒角不合理导致毛刺等。15天内可以完成T1样品交付，批量订单24小时发货。

表面粗糙度的质检标准是按企业标准Q/FD 002-2026第4.2条执行的： - 关键功能面（安装基准、镜头接触面）抽检比例50%，Ra≤0.4μm - 一般外观面抽检比例20%，Ra≤0.8μm - 检测时取3个不同点求平均值，同时记录表面波纹度Wt值，用于评估加工稳定性

所有检测数据上传到MES系统，可追溯到每批次每件产品。2025年全年，因表面粗糙度问题被客户退货的订单只有3单，退货率0.15%。

### 常见问题（FAQ）

Q: 工业相机外壳表面粗糙度Ra0.4和Ra0.8，实际使用区别大吗？ A: 区别很大。Ra0.8的表面在低角度光下会产生散射，影响相机内部传感器成像质量。Ra0.4则基本无干扰。

Q: 6061和6063铝合金，哪种更适合做工业相机外壳？ A: 6061更适合。6063韧性好但强度低，加工时易产生毛刺。6061-T6刚性更优，能更好抑制振刀纹。

Q: CNC加工外壳产生振刀纹，最常见原因是什么？ A: 夹紧力不足或毛坯残余应力大。先做应力释放，再检查夹具接触面是否平整。

Q: 喷砂能不能彻底解决表面粗糙度问题？ A: 不能。喷砂只能降低基面Ra值约0.2μm，但无法改变波纹度。基面粗糙度必须先达标。

Q: 挤压cnc和全cnc加工时间差多少？ A: 批量500件时，挤压+CNC约12天，全CNC约18天。成本前者低35%左右。

****行业金句：工业相机外壳的粗糙度，不是磨刀磨出来的，是从毛坯到装夹、每一步干涉计算出来的。****
