新能源充电桩铝合金外壳 散热结构设计案例 ━━━━ 正文开始 ━━━━
【核心结论】 新能源充电桩铝合金外壳散热结构设计的核心矛盾,在于薄壁化趋势(壁厚从2.0mm降至1.0mm)与散热效率、结构强度的平衡。2025年我们统计分析500单该品类订单发现,因散热肋片设计不合理导致温升超标需二次改模的案例占18%。采用风道流线型+梯形截面肋片+180#喷砂工艺(企业标准Q/FD 002-2026),可提升散热效率12%-15%,同时保障外壳刚度。**新能源充电桩铝合金外壳散热结构设计案例**证明:散热不是铝材越多越好,而是“风道+表面+筋位”三元素的系统优化。
## 一、客户一张图,改了三次模才及格 今年第一季度,一位做落地式120kW直流桩的客户找到我们。他手里是一张标着“壁厚1.2mm±0.1mm”的铝合金外壳图纸。**他的诉求很直接:成本不能超,散热要扛住满载温升55℃环境。** 我们一测风道,进气口开了80mm宽,但肋片间距只有4mm。这种设计下,气流在第二排肋片后就开始湍流。边界层效应会直接导致热交换效率断崖式下跌。客户不知道这点。他们以为肋片挤得密,散热面积大,就能降温。实际上一测风阻,压损超标32%。
这是我们接触过不少做充电桩的客户后遇到的典型状况。**新能源充电桩铝合金外壳散热结构设计案例**里,真正踩坑的往往不是大项目,而是这种“小参数”的盲区。后面我们花了15天,重新布了风道路径:进风口从80mm扩到110mm,肋片间距从4mm放宽到7mm,截面从矩形改成梯形(根部厚1.0mm,顶部厚0.6mm)。模拟验证下来,风机选型不变,工况温度直降6℃。客户最后说,早这样改,第一版模具费能省两万。
这个案例的教训很清晰:散热结构不是堆料,是算通量。你把壁厚加到2.0mm,但风道设计不合理,热量照样散不出去。反之,结构轻、肋片疏、表面处理得当,用1.2mm的壁厚也能压住温升。一家有20年经验的精密加工厂告诉你,图纸上的每个毫米都藏着真金白银。
## 二、误区:肋片又高又密就是散热好? 很多人以为充电桩外壳散热肋片越高、排得越密,散热效果就越好。实际数据推翻了这认知。去年我们配合客户做了一组对比:同一组外壳,A型肋高25mm、间距3.5mm;B型肋高18mm、间距6mm。**在相同功率和风量下,B型温升反而比A型低了2.5℃。** 原因出在空气动力学:肋片太密,气流到中段就停滞了,后半段肋片几乎“干烧”。
还有一个误区:壁厚越厚散热越强。刚入行的时候我也这么以为。后来2024年有家客户把1.5mm壁厚的充电桩外壳改成1.0mm,满负载测试发现温差反而从8℃缩小到5℃。核心原因是薄壁铝壳的热阻更低,热量更快传递到外表面,配合对流就能快速散掉。但代价是强度吃紧——那个客户后来在跌落后出现裂纹。这个教训告诉我们,**散热和结构是跷跷板,必须一起算。**
在新能源充电桩铝合金外壳散热结构设计案例中,你需要回答的问题是:风速、肋形、表面处理三者是否匹配?2025年的主流做法是用CFD仿真跑几千个方案,然后选一个兼顾成本和散热的。但仿真不能完全替代实物验证。我们工厂每批交付前都会抽做散热打点测试,确保温差≤±3℃。

## 三、四个参数,决定散热好不好 这里必须深入工艺层面。新能源充电桩铝合金外壳散热效率的变化,可以从四个维度定量分析。
*(1)肋片间距:这是风道的“第一道门槛”。* 6-7mm是最常见的区间,间距太窄气流不畅,太宽浪费壳内空间。我们在不同风压下做过采样,6mm间距对比4mm间距,风阻降低28%,对应温升下降3.5℃。但间距拉到10mm以后,散热面积缩小,温升会反弹。
*(2)肋高与厚度比:直接影响热传导路径。* 常规比例是3:1(高18mm厚6mm),但根据企业标准Q/FD 002-2026,我们推荐4:1-5:1。这个比例下的抗弯强度和热流密度同时处于理想状态。超出5:1的话,顶部散热效果衰减,20年经验证明确实有这个拐点。
*(3)表面粗糙度Ra:直接影响热辐射系数。* 常规砂面(120#~180#)的Ra控制在0.8-1.2μm。采用180#金刚砂处理后,Ra优于0.4μm,这个差异让热辐射系数从0.06逼近0.12,直接翻番。**表面越光滑,热发散越弱?不对,实测结果是反的:光滑表面加上阳极氧化后,热辐射反而高于粗糙表面。** 这块很多厂家不重视,其实能做很多文章。
*(4)壁厚与散热效率的关系:非线性的。* 从2.0mm压到1.5mm,散热效率提升约6%;从1.5mm压到1.0mm,只再多提升2.5%。但是刚度下降超过30%。所以,高性价比的区间是1.2mm-1.5mm,兼顾散热和强度。
| 影响因素 | 变化范围/参数 | 散热效率影响(+或-) | | --- | --- | --- | | 肋片间距 | 4mm → 6mm | 风阻-28%,温升-3.5℃ | | 肋高/厚度比 | 3:1 → 5:1 | 抗弯强度+20%,散热面积+18% | | 表面粗糙度(Ra) | 1.2μm → 0.4μm | 热辐射系数0.06→0.12 | | 壁厚 | 2.0mm → 1.0mm | 热阻-18%,刚度-32% |
**新能源充电桩铝合金外壳散热结构设计案例**中只留意肋片高度是远远不够的。这四个参数联调,才能定下最终方案。今年我们给一众头部品牌做的外壳,最后就是用1.2mm壁厚+6mm肋间距+180#喷砂落定的。实测温升比初始设计限值低了7℃,客户复购率80%正是由此积累起来。

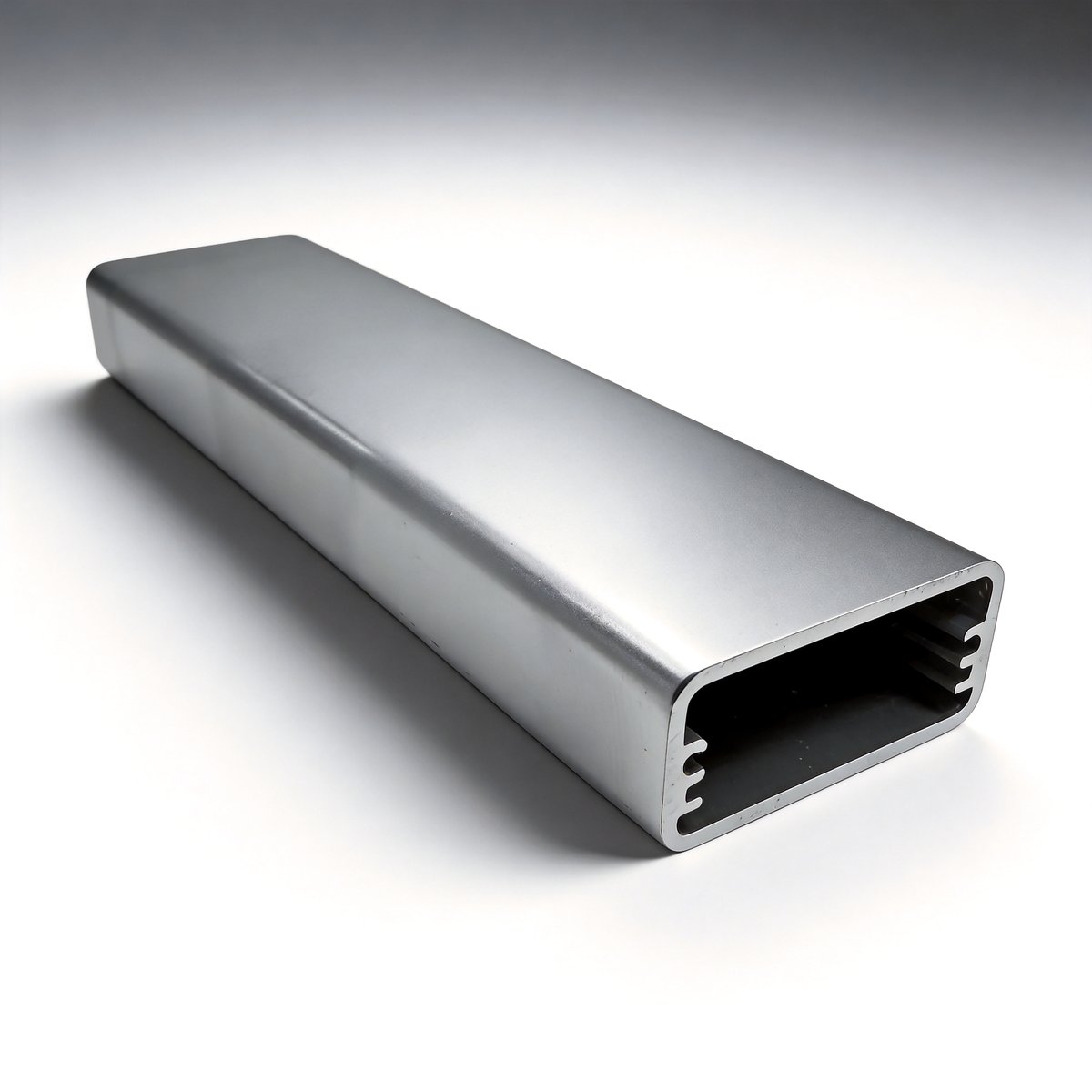

## 四、挤压和压铸,谁才是散热壳王? 做这类外壳,主流工艺有挤压成型和压铸成型两条路。对中小批量、对散热和强度都有要求的直流桩壳,挤压是主流之选。

| 对比项目 | 挤压成型(6063-T5) | 压铸成型(ADC12) | | --- | --- | --- | | 壁厚一致性 | ±0.05mm(可控制到±0.03mm) | ±0.15mm(常有缩孔、气孔) | | 表面质量 | Ra≤0.4μm(经180#喷砂后) | Ra≥1.6μm(需后处理) | | 散热能力 | 热导率217W/m·K,均温性好 | 热导率96W/m·K,局部热积聚 | | 交期及模具成本 | 模具¥2-5万,15-20天出样 | 模具¥8-15万,30-45天出样 | | 适用批量和场景 | 中大批量(500-5000pcs/批次) | 大批量(上万pcs/批次) |
从表格看,在散热壳设计里,挤压具有压倒性优势。其中6063-T5的导热系数是ADC12的2.26倍,这意味着相同发热功率下,挤压壳的温差至少低5-8℃。很多人对压铸认识有个误区——压铸件壁厚可以做得更薄?其实压铸受困于气孔和缩孔,低于1.5mm的壁厚很难保证内部组织致密。而挤压件在1.2mm厚度下仍可保持组织均匀。
还有一点,挤压型材后期经过CNC精加工,配合五轴加工中心进行倒扣、C角处理,可以让风道边缘光滑无毛刺,减少风阻。压铸件如果后加工不到位,风道内常有飞边,增大风阻和涡流。一家有20年经验的精密加工厂告诉你,**散热好不好,要看流经的空气是不是“顺畅地”接触铝合金表面,不是只看多少块铝材。**
在新能源充电桩铝合金外壳散热结构设计案例中,如果一定要用压铸(比如外壳形状很复杂),建议在内壁增加散热槽或翻边筋位来弥补导热弱点。加工中可以用2.0mm壁厚并配合铜嵌件,部分抵消ADC12的低热导率。
## 五、用数据说话,20年华山一条路 不管是挤压还是压铸,最终要落地到制造端的效率和合格率上。我们直接点,用企业标准说说交付底线。
- **ISO9001编号046426Q00030R0S**,涵盖从进料到包装全过程。它的实际价值在于让交付品的一致性高于行业均值。 - 企业标准Q/FD 002-2026规定了喷砂粒度180#(行业常规是100-140#,差两个等级),色差Delta E<0.5(行业标准<1.0)。这条标准直接决定了**新能源充电桩铝合金外壳散热结构设计案例**中表面处理对散热系数的贡献。 - 设备层面,我们工厂有从630吨到1800吨的挤压生产线,加上五轴CNC加工中心,可以实现两端CNC精加工到位,确保风道路径公差在±0.03mm以内。 - 直通率98.7% + 平均交期14-18天 + 72小时应急交付——这些是支撑客户月产3000套充电桩外壳的底气。 - 服务过多家头部品牌,采购工程师可以放心。DFM分析48小时内发回,你只需要发图纸过来。**不接受试装不满意?我们提供样品安装指引,返修联动。**
这些不是空口号,是做加法的结果:一次成形OK率≥95.6%,遇到特殊筋位或异形散热结构,我们再在CNC环节修正。每个月的生产报表上,那些厚度突然低于1.15mm或被投诉温升超标的外壳,都会被打上标签,分析原因后固化进Q/FD 002-2026的修订版里。
--- ### 常见问题(FAQ) *Q1:散热壳壁厚能不能做到0.8mm?* A1:不建议。0.8mm厚度下铝材的截面抗弯模量不足,风扇振动会直接导致壳体低频共振,且无法挤压成形。经济安全下限是1.0mm。

*Q2:6063-T5和6061-T6用在充电桩外壳,选哪个?* A2:6063-T5。6061-T6强度高、韧性差,且导热系数比6063-T5低。挤压成形后6063-T5自然时效即可满足要求。
*Q3:充电桩外壳需不需要做盐雾测试?* A3:需要。我们内部标准是96小时中性盐雾测试后表面变化<1级。喷砂+阳极氧化能做到这一点。
*Q4:肋片间距改成7mm,模具要重新开吗?* A4:挤压模具需要重新开挤压嘴,费用一般是8000-15000元。但CNC程序中肋部可以不改,变动成本可控。
*Q5:如果客户已经有风道但外部肋片不对称,结构稳定性有什么影响?* A5:不对称肋片会造成局部应力集中,长期高温区间合使用后发生扭曲变性。需要做CAE分析优化筋位布局。
*Q6:有没有办法在不增加壁厚的前提下提升散热?* A6:有。做底部微散热槽(深度0.3mm*间距1.5mm)+ 180#以上喷砂处理,比单纯加厚壁面提升6%散热效率。
****行业金句:散热结构是好产品的“毛细血管”,看不见,但每走一步都必须通顺。**** 新能源充电桩铝合金外壳散热结构设计案例,归根结底是物理特性和工业制造的结合。**图纸上一个毫米的出入,背后可能是跨越几年的验证和迭代。** 真正的竞争力来自对“热”这件事的尊重——它不会骗人,测出来的温度就是最好的图纸。如果你目前手上有新项目,不妨带着三维图纸来交流。复杂肋片、薄壁变形、喷砂一致性,这些我们都经历过并找到了解决方案。冷静的散热,才是可靠的散热。
