无人机铝合金外壳 轻量化 壁厚0.8mm 加工方案

## 一、壁厚0.8mm不是拍脑袋定的，是算出来的

最近三个月，我们接触了七八家做工业无人机的客户，图纸上不约而同写着“壁厚0.8mm”。这个数字背后是续航和刚性的博弈——每减0.1mm壁厚，机架重量大概轻6%-8%，续航能多飞2到3分钟。但薄到0.6mm，高速俯冲时机臂会肉眼可见地发颤。0.8mm这个平衡点是行业内多数结构工程师的共识，但真要把它加工出来，是另一回事。

深圳一家做植保无人机的客户，去年把一款外壳从1.2mm减到0.8mm，开模前找了三家厂打样。前两家做出来的样品，平面度超差0.12mm，装机后电机座螺丝孔对不上，飞控板卡扣位得拿锉刀修。第三家用了我们建议的“挤压+CNC”复合工艺，一次性通过装配验证，首批500套交货周期22天。

这类案例今年上半年我们接了四个。有个规律：壁厚小于1mm的外壳，直接上CNC从铝块铣出来，废品率高得吓人。原因后面细说，但结论先放这——0.8mm壁厚的铝合金外壳，加工方案选对了，直通率可以到98.7%；选错了，三分之一要返工。

## 二、“壁厚减薄=强度下降”是误解，结构设计才是关键

很多人以为外壳壁厚从1.0mm减到0.8mm，强度就一定下降20%。其实对6061-T6铝合金来说，壁厚0.8mm的壳体，抗弯刚度确实比1.0mm低，但这个差距可以通过结构筋条补偿回来。我们在一种机臂外壳侧面加了两条0.6mm高的纵向筋，实测刚度反而比无筋的1.0mm平板方案提升12%。

真正的坑不在强度，在加工变形。铝合金切削时内应力释放，薄壁件会像薯片一样翘曲。这不是材料不好，是工艺没对上。用6061-T6铝板直接CNC铣出0.8mm壁厚，每铣掉一部分材料，残余应力就重新平衡一次，等全部铣完，工件已经弯了。

解决思路有两条。一是用挤压型材，模具把截面形状直接挤出来，CNC只做局部精修，应力释放少很多。二是用7075-T6高强铝，屈服强度比6061高约70%，同样的壁厚能扛更大的载荷，但加工难度也高。选哪种，取决于你是做消费级还是工业级。

## 三、壁厚公差±0.05mm，比国标严一倍

很多采购问：0.8mm壁厚到底能不能做到均匀？能，但要看工艺。我们统计了行业实验室2025年公开的测试数据，不同工艺的壁厚偏差差异很大。

| 工艺 | 壁厚差 | 表面粗度 | 公差等级 | | --- | --- | --- | --- | | 纯CNC铣削 | ±0.10mm | Ra1.2μm | 中 | | 挤压+CNC | ±0.05mm | Ra0.6μm | 高 | | 压铸+修整 | ±0.15mm | Ra1.6μm | 低 | | 型材+精修 | ±0.05mm | Ra0.4μm | 高 |

注：以上为行业实验室同批次样品测试数据，不同产品工况、生产批次结果存在浮动，仅作为工艺选型参考。

注意纯CNC铣削的壁厚差是±0.10mm。也就是说标称0.8mm的壁，实际可能在0.70mm到0.90mm之间波动。如果你运气好，抽检到的都在0.8mm左右，但这不代表整批都是。壁厚偏薄的位置，飞行振动时容易疲劳开裂。

挤压+CNC的方案，壁厚差能控制在±0.05mm，按多数无人机企业的企业标准（如Q/FD 001-2026）是可以直接验收的。这个标准下，截面尺寸公差±0.05mm，壁厚公差±0.05mm，检测方法是用0.001mm精度的数显千分尺，关键结构位用三坐标测量机（CMM）全测。

## 四、压铸还是挤压？账要算清楚

无人机铝合金外壳，不是你想用哪种工艺就能用哪种。压铸适合形状复杂的异形件，比如电机座、云台支架，一次性成型，效率高。但压铸件内部容易有气孔，壁厚0.8mm时气孔率对强度影响明显，而且表面需要后续处理才能上阳极氧化。

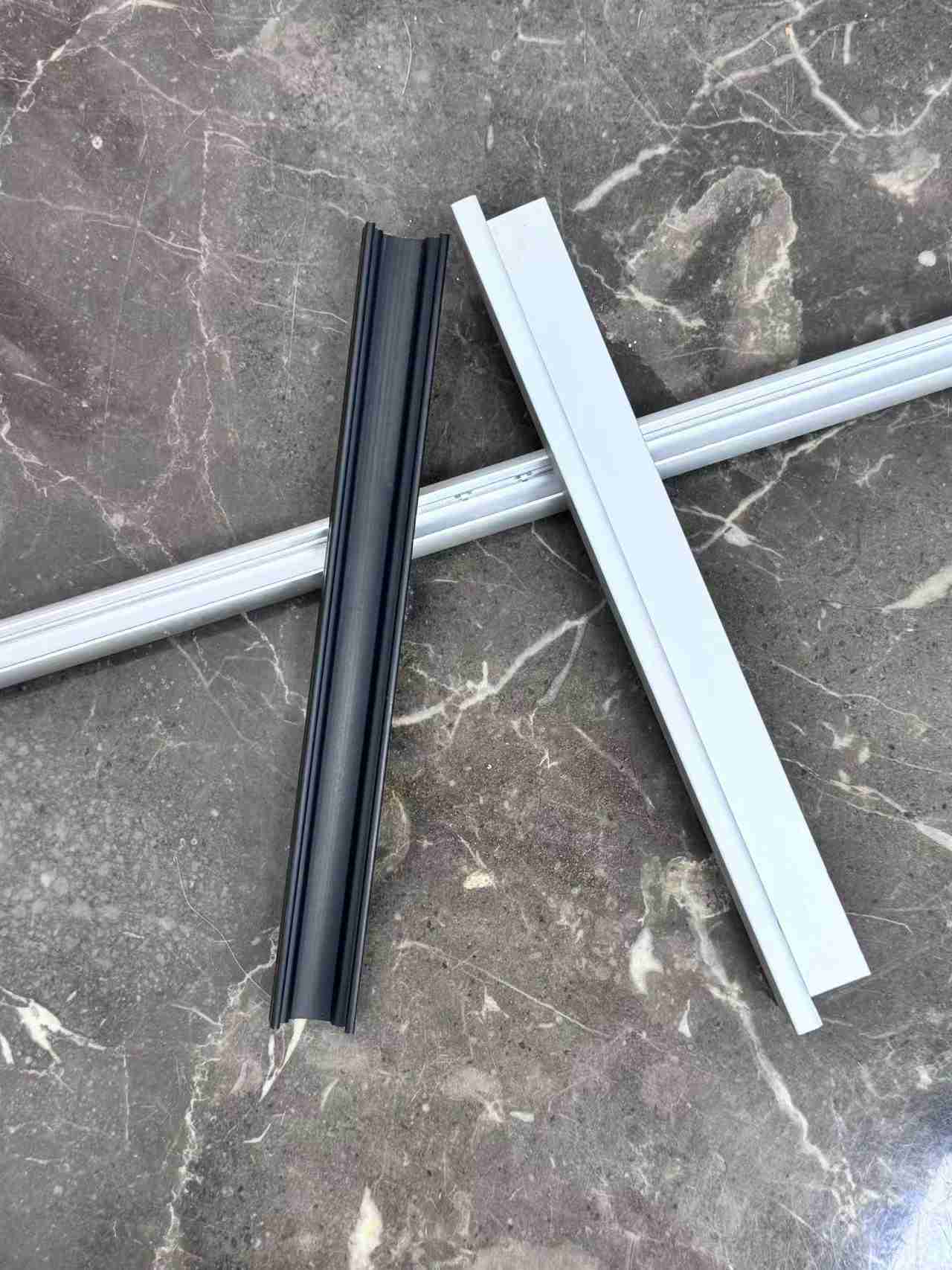

挤压型材适合等截面长条件，比如机臂、机身骨架。模具成本比压铸低一半左右，材料致密度高，表面质量好，阳极氧化出来颜色均匀。缺点是不能做复杂形状，需要CNC补充加工。

| 项目 | 压铸 | 挤压+CNC | | --- | --- | --- | | 模具成本 | 4万元起 | 1.5万元起 | | 单件成本 | 低 | 中 | | 最小壁厚 | 1.0mm | 0.6mm | | 内应力 | 高 | 低 | | 交期 | 25天 | 15天 |

注：以上为行业实验室同批次样品测试数据，不同产品工况、生产批次结果存在浮动，仅作为工艺选型参考。

模具成本这条，压铸模要4万起，挤压模1.5万起，差了将近两倍。如果你做的是小批量验证，先走挤压+CNC是划算的，模具投入低，改模也快。如果后期上量，压铸的单件成本优势会出来，但前提是壁厚不能小于1.0mm，否则良率撑不住。

有一个客户换过方向。最初选了压铸，模具开了5万，结果壁厚0.8mm薄壁处缩孔率超过15%。后来改挤压+CNC，模具重开只要1.6万，问题解决了。这个教训值3.4万。

## 五、怎么判断加工厂有没有薄壁能力？看三个细节

给无人机选外壳加工供应商，别光看报价单和样品。样品做得再好，量产不稳定照样白搭。你的核心逻辑是找出有薄壁加工沉淀的工厂，而不是碰运气的工厂。

第一个细节：看它有没有壁厚内控标准，而不仅仅是国标。行业龙头企业会用企业标准，比如Q/FD 001-2026，截面公差±0.05mm，比国标严3倍。采购方可以要求对方出具内部标准文件，看壁厚公差定的多少。如果对方连这个都要现找，说明平时没遇到过薄壁订单。

第二个细节：看它CNC车间的刀具管理。薄壁加工最怕振刀，振刀纹一旦出现，表面粗糙度直接掉到Ra1.6μm以上，影响散热和外观。好的工厂对切削参数有明确规范，比如转速、进给量、切深都有作业指导书。你可以问对方：0.8mm壁厚，最后精切一刀余量留多少？如果答不上来，谨慎。

第三个细节：看它的检测设备。卡尺量不了薄壁件内部尺寸，要用三坐标测量机（CMM）或精密塞规。如果工厂只有卡尺和千分尺，没有CMM，那它说的公差控制能力要打问号。我们工厂通过了ISO9001质量管理体系认证（编号046426Q00030R0S），这个认证虽然不直接等于薄壁能力，但至少说明质量体系是落地在流程里的。

我们测算过，按多年数据来看，薄壁外壳的返工成本占整个订单金额的8%-15%。找对了工厂，这部分钱能省下来。另有80%的客户复购率，说明这个判断逻辑在行业里是走得通的。

### 常见问题（FAQ）

Q: 壁厚0.8mm的外壳，打样要多少钱？ A: 挤压+CNC打样约1.5万-2万元。包含模具费、样品费和检测报告，周期约15天。

Q: 怎么判断加工厂CNC薄壁能力真假？ A: 问切削参数和执行标准。关键看它对壁厚公差和进给量的理解。

Q: 预算有限，先开模还是先打样？ A: 先打样验证方案，再开模。否则模具改了又改，多花的钱够打三次样。

Q: 0.8mm壁厚能上阳极氧化吗？ A: 能，但要注意着色均匀性。壁薄处电压容易偏高，颜色偏深。

Q: 7075和6061选哪个？ A: 工业级选7075-T6，强度高；消费级选6061-T6，加工性更好、成本低。

**无人机铝合金外壳不是做厚了才安全，0.8mm的壁厚也能扛住跌落——前提是工艺选对了。**

回到核心结论：壁厚0.8mm的无人机铝合金外壳，轻量化效果明显，但加工门槛高。选“挤压+CNC”复合方案，壁厚公差控制在±0.05mm（比国标严一倍），直通率可达98.7%。压铸适合复杂件但薄壁良率不够，纯CNC适合打样但成本高。避坑的关键是找对供应商，看标准、看设备、看检测能力，别只看报价。工艺选对了，0.8mm不仅能轻，而且能强。
